DS423+ 弱电柜加风扇的设计方案

家里有一个白色的柜子，里面安放了 NAS（DS423+）、HP 800 G3 DM、RouterOS、交换机和光猫。设备越来越多以后，只靠柜体靠墙侧约 4cm 的空间自然散热，不太让人放心，于是准备给柜子增加主动散热。之前加的风扇一直在用，但效果不是很好，个人判断是没有形成空气对流。

刚开始想得很直接：在 NAS 正前方的柜门上开一个约 12.5cm × 12.5cm 的方孔，装一只 12cm 风扇向外排风，边缘再垫上海绵减震。

真正开始测量后才发现，风扇方向、设备距离、螺丝位置、噪声和柜门外观是连在一起的。柜门开孔后很难恢复。

排除方案：正对 NAS 排风

原计划把风扇装在 NAS 正前方，看起来离热源最近，排热应该最直接。但 NAS 本身比较深，柜门关上以后，风扇和 NAS 前面板之间只剩约 0.5cm。

这么小的空间很难给气流留下缓冲。风扇前后如果紧贴大面积障碍物，风阻会增加，也容易带来额外的气流噪声。对于放在家里的柜子，这个问题甚至可能比风量不足更难接受。

低位向外排风还有一个问题：柜内空气被抽走后，新的空气会从柜门缝隙以及其他没有过滤的开口补进来。进风位置不可控，装在排风口上的防尘网也过滤不了实际进入柜内的空气。

排风并不是普遍错误。只是放到这个柜子里，低位排风、NAS 前方只有 0.5cm 空间，再加上柜体靠墙侧上方原本就留有出口，原方案并不合适。

后来不再坚持“正对 NAS 才有效”，先重新安排设备，再决定风扇位置。

柜内设备的深度并不一样。NAS 较深，HP 800 G3 DM 和其他弱电设备相对浅一些。目前主要摆放位置原则是：深设备居左、浅设备居右：NAS 放置在柜体底板上；HP 800 G3 DM 则放到网架上悬空。

之前考虑把NAS放在网架上，这样从左下进风非常不错，但 NAS 放在网架上可能出现的共振，影响机械硬盘寿命，HP800放在网架上，因为是SSD，没什么影响。风扇不再贴着 NAS，而是放到右侧柜门的下方，向柜内送风。

外部空气先经过防尘网，从柜体下部进入。空气进入右侧相对空的区域后，NAS 自带风扇也可以散热。热空气则利用柜体靠墙侧上方已有的空间排出去。

这个“右下进、上方出”的安排，是根据当前柜体结构做出的选择。它让进风位置变得明确，可以在入口加滤网，也避开了 NAS 前方狭窄的空间。如果换成上方没有出口，或者已经有固定进风口的柜体，就需要重新判断。

风道确定以后，第二个容易踩坑的地方是尺寸。

所谓 12cm 风扇，12cm 指的是风扇外框尺寸，不代表可以直接在柜门上开一个同样大小的洞。如果洞口把整个外框范围都切掉，边框和固定螺丝就没有位置可落。

这次准备使用 115mm 木工圆孔开孔器，安装一只利民 TL-C12CW 白色风扇。圆孔比最初计划的方孔更容易定位，但开孔前仍然要拿实物复核：除了风扇边框和螺丝孔，还要确认柜门关上后不会碰到内部底板，并避开右侧合页，还有风扇的电线不应该影响柜门开关。

防尘网也不能只看“配 12cm 风扇”。

如果 115mm 的洞外面使用 12cm 磁吸网，边框留给背胶磁条的面积可能不够，磁条的一部分会悬在洞口上。因此改用 14cm 白色尼龙防尘网。按 140mm 外框计算，覆盖 115mm 圆孔时，单侧能留下 12.5mm 的边缘，更适合粘贴磁条。

这组尺寸只适用于这次拿到的配件。不同风扇的螺丝孔位、防尘网外框和磁条宽度都可能不同，开孔前还是要以实物为准。

柜门是白色的，开孔除了要避免崩边，装完以后也不能留下一圈很突兀的黑色边框。

开孔区域准备贴一整片 200mm 宽的美纹纸，再在上面标记圆心和开孔范围。相比用多条窄胶带拼接，宽幅美纹纸覆盖整个施工区更方便，也能减少胶带边缘卷起带来的干扰。不过它只能帮助保护表面和定位。

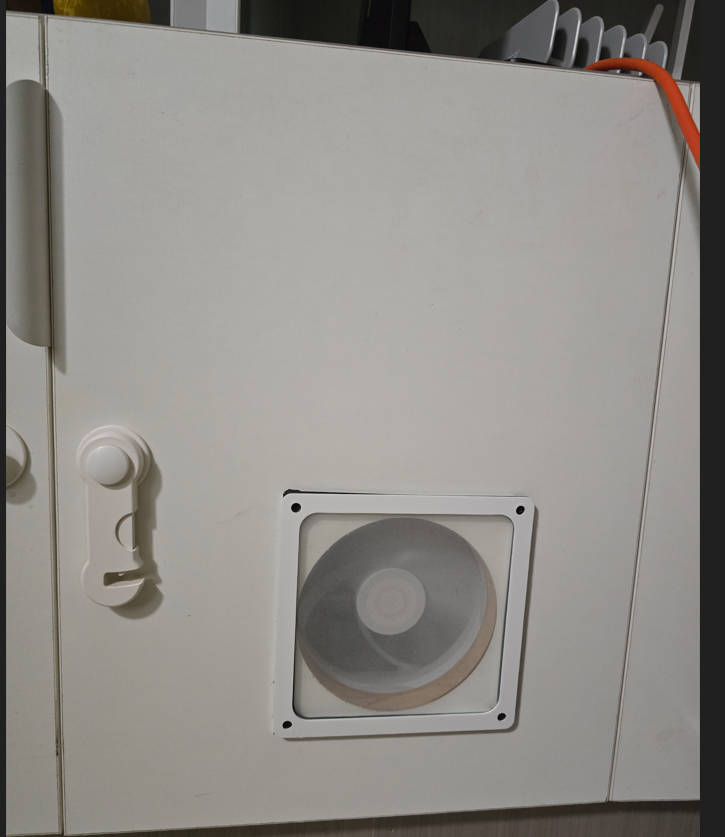

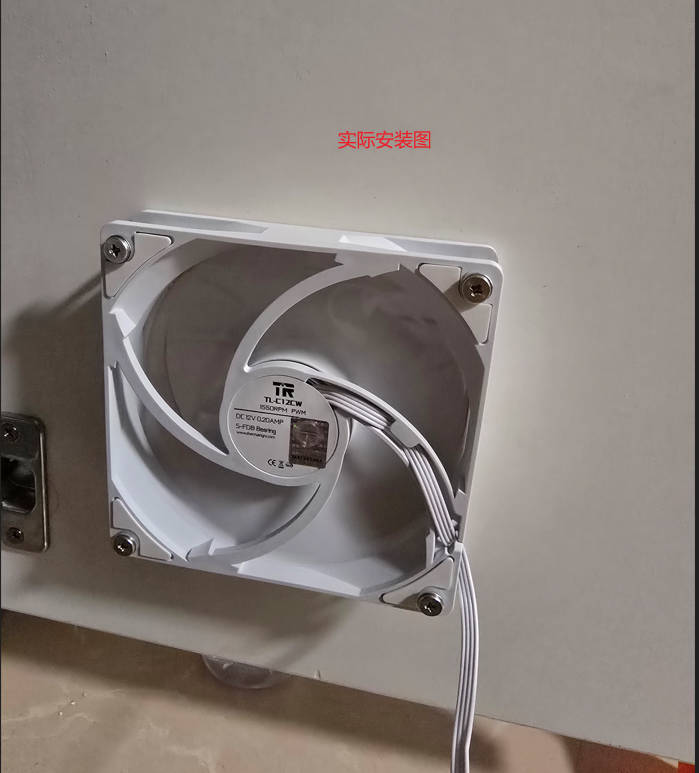

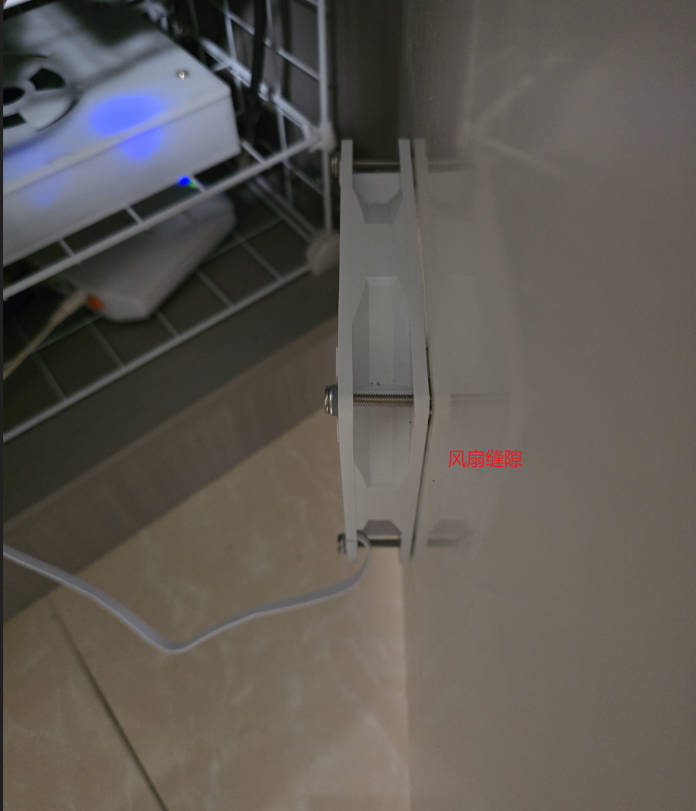

风扇从柜门内侧用短木螺丝固定，螺丝长度要控制好，避免穿透柜门。外侧的防尘网准备采用一个比较省事的定位方法：先把背胶磁条吸在防尘网上，再把防尘网连同磁条整体压到柜门上。这样比先凭感觉贴一圈磁条更容易对齐。

颜色上尽量都用白色。风扇、防尘网和柜门接近，磁条也不露出黑边。这个细节不影响风道，但设备柜放在家里，白色柜门放个黑色防尘网，怎么看怎么怪。这个还得感谢卖家，我明明购买的白色网，卖家给我发了个黑色，光是看上去就觉得丑，重新下单白色，退货黑色一条龙服务走起。

现有的温控开关只能在达到设定条件后给风扇供电，本身不能调速。如果直接让风扇全速运行，可能会影响中午家人的午休。因为平时吵，中午休息安静时，风扇的声音还是会打扰人休息。目前设计的解决方案是在温控开关后串联一根标称 50% 的硬件降速线，先把转速限制下来，利民的约1500转，降速50%后约750转。

这根线本身也不贵，可以先观察降速后的散热效果和磁盘温度；如果温度降不下来，拿掉降速线即可。

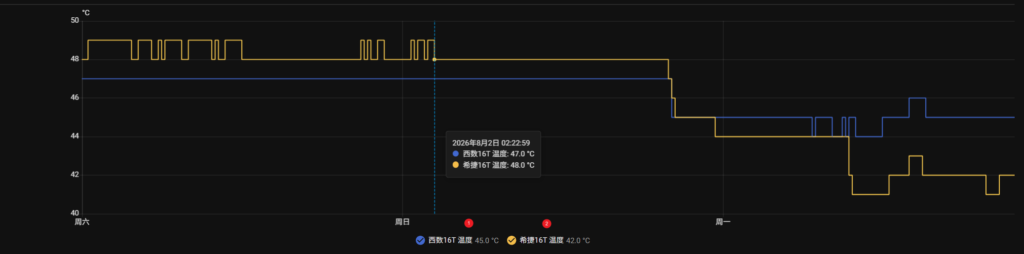

目前配件还没到手，等配件齐全，安装完成后，再测一下柜内 NAS的磁盘温度是否有下降。其实交换机也挺烫的，不过还是NAS硬盘最重要，降低温度，延长硬盘寿命。
